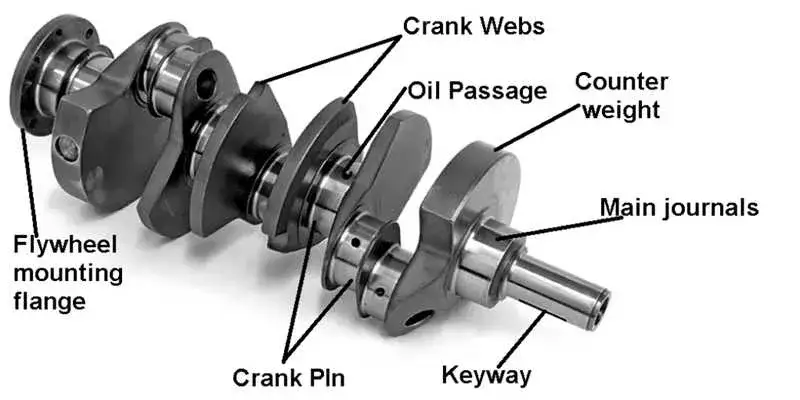

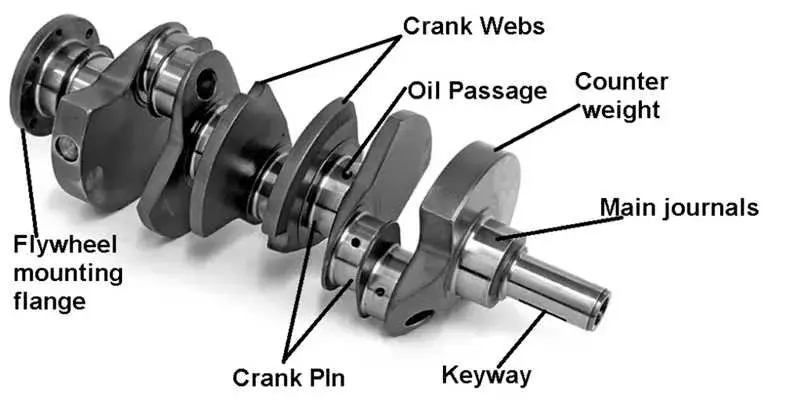

Jak obraca się wał korbowy? Prawoskrętny, lewoskrętny sprawdź!

Znajomość kierunku obrotów wału korbowego silnika spalinowego to jedna z tych fundamentalnych, a często niedocenianych informacji w świecie mechaniki. Zarówno doświadczony mechanik, jak i entuzjasta motoryzacji, który samodzielnie majsterkuje przy swoim aucie, powinien posiadać tę wiedzę. Pozwoli ona nie tylko na prawidłowe przeprowadzenie wielu czynności serwisowych, ale przede wszystkim na uniknięcie kosztownych i potencjalnie katastrofalnych w skutkach błędów.

W tym artykule przyjrzymy się bliżej temu, dlaczego kierunek obrotów wału korbowego ma tak duże znaczenie, jakie są jego konsekwencje konstrukcyjne i jakie metody pozwalają bezbłędnie go zidentyfikować w praktyce. Zrozumienie tych zagadnień to klucz do bardziej świadomej i bezpiecznej eksploatacji pojazdu.

Zrozumienie kierunku obrotów wału korbowego jest fundamentalne w mechanice samochodowej, ponieważ stanowi podstawę wielu procesów projektowych, produkcyjnych i serwisowych. Dla profesjonalistów jest to oczywistość, która wpływa na dobór narzędzi i kolejność działań. Dla amatorów, ignorowanie tej kwestii może prowadzić do pomyłek skutkujących poważnymi uszkodzeniami. Pozornie prosta wiedza o tym, czy wał kręci się zgodnie z ruchem wskazówek zegara, czy też przeciwnie, ma kluczowe znaczenie dla prawidłowej diagnostyki, serwisu i, co najważniejsze, dla uniknięcia kosztownych błędów, które mogą przerodzić się w konieczność remontu generalnego silnika.

Niewłaściwe założenie kierunku obrotów wału korbowego, szczególnie podczas prac serwisowych takich jak wymiana rozrządu, może prowadzić do szeregu bardzo poważnych uszkodzeń mechanicznych. Może to skutkować przeskoczeniem paska rozrządu, co w silnikach kolizyjnych niemal zawsze kończy się zderzeniem zaworów z tłokami i koniecznością wymiany wielu drogich komponentów. Nawet jeśli nie dojdzie do tak drastycznych konsekwencji, niewłaściwe obracanie wałem może uszkodzić napinacz paska, pompę wody lub inne elementy układu rozrządu i osprzętu, generując niepotrzebne koszty i czas poświęcony na naprawę.

W świecie silników spalinowych przyjęło się rozróżnienie na silniki prawoskrętne i lewoskrętne. Silnik prawoskrętny to taki, którego wał korbowy, patrząc od strony koła pasowego (czyli od przodu silnika), obraca się zgodnie z ruchem wskazówek zegara. Z kolei silnik lewoskrętny obraca się w kierunku przeciwnym, czyli przeciwnie do ruchu wskazówek zegara, również obserwując go od strony koła pasowego.

W zdecydowanej większości współczesnych samochodów osobowych spotkamy się z silnikami prawoskrętnymi. Jest to globalny standard, który został przyjęty przez producentów na całym świecie. Obracanie się wału korbowego zgodnie z ruchem wskazówek zegara, patrząc od przodu silnika, jest powszechnie stosowanym rozwiązaniem w pojazdach drogowych.

Historyczne i praktyczne powody przyjęcia prawoskrętności jako standardu w motoryzacji są związane przede wszystkim z dążeniem do unifikacji i ułatwienia produkcji oraz serwisu. Standaryzacja kierunku obrotów pozwala na stosowanie tych samych części i procedur w wielu różnych modelach i markach pojazdów. Ułatwia to również projektowanie układów napędowych i produkcję masową, co przekłada się na niższe koszty dla konsumentów. Jest to po prostu rozwiązanie, które sprawdziło się w praktyce i stało się powszechnie akceptowane.

Kierunek obrotów wału korbowego ma bezpośredni wpływ na konstrukcję niektórych elementów mocujących. Najlepszym przykładem jest śruba mocująca koło pasowe wału korbowego. W silnikach prawoskrętnych często stosuje się śrubę z lewym gwintem. Dlaczego? Podczas pracy silnika, siły działające na koło pasowe generują moment obrotowy, który naturalnie dąży do odkręcenia śruby. Zastosowanie lewego gwintu sprawia, że moment obrotowy silnika działa w kierunku dokręcania śruby, co skutecznie zapobiega jej poluzowaniu się i potencjalnemu zgubieniu koła pasowego podczas jazdy.

Kierunek obrotów wału korbowego determinuje również sposób działania i montażu wielu elementów osprzętu silnika. Rozrusznik musi być zsynchronizowany z obrotami wału, aby móc go efektywnie uruchomić. Alternator, pompa wody, pompa wspomagania układu kierowniczego czy sprężarka klimatyzacji wszystkie te podzespoły są napędzane przez paski lub łańcuchy połączone z wałem korbowym i muszą być zamontowane w sposób uwzględniający jego kierunek obrotów, aby działały poprawnie i wydajnie.

Choć większość silników samochodowych jest prawoskrętna, istnieją wyjątki. Silniki lewoskrętne, obracające się przeciwnie do ruchu wskazówek zegara, choć rzadsze, są obecne w motoryzacji i innych dziedzinach techniki. Ich stosowanie wynika zazwyczaj ze specyficznych wymagań konstrukcyjnych lub historycznych uwarunkowań.

Wśród samochodów, które miały silniki lewoskrętne, można wymienić niektóre modele japońskiej marki Honda. Szczególnie dotyczy to silników z rodziny B-serii, montowanych w popularnych modelach takich jak Honda Prelude czy Honda Accord w latach 80. i 90. XX wieku. Te jednostki napędowe charakteryzowały się właśnie lewoskrętnym obrotem wału korbowego.

Kontekst zastosowania silników lewoskrętnych wykracza poza motoryzację. Jednostki napędowe łodzi, zwłaszcza te starsze lub o specyficznej konstrukcji, mogą być lewoskrętne. Podobnie jest w przypadku niektórych maszyn rolniczych, agregatów prądotwórczych czy silników stacjonarnych, gdzie kierunek obrotów jest podyktowany specyfiką pracy maszyny. Jednak najbardziej znanym i kluczowym zastosowaniem silników lewoskrętnych jest lotnictwo, zwłaszcza w samolotach wielosilnikowych. W takich konstrukcjach często stosuje się silniki o przeciwbieżnych obrotach (jeden prawoskrętny, drugi lewoskrętny) zamontowane po obu stronach kadłuba. Pozwala to na skuteczne niwelowanie momentu obrotowego, który mógłby utrudniać sterowanie maszyną.

Celowe stosowanie dwóch silników o przeciwbieżnych obrotach jest kluczowe w niektórych zastosowaniach. W łodziach dwusilnikowych, przeciwbieżne obroty śrub mogą pomóc w zrównoważeniu momentu obrotowego generowanego przez silniki, co ułatwia sterowanie i poprawia stabilność jednostki. W samolotach wielosilnikowych, jak wspomniano, jest to wręcz konieczność do zapewnienia stabilnego lotu i łatwości manewrowania. Dzięki przeciwbieżnym obrotom śmigieł, moment obrotowy działający na kadłub jest znoszony, co zapobiega niepożądanemu przechylaniu się samolotu i ułatwia pilotowi utrzymanie kursu.

Jeśli zastanawiasz się, w którą stronę obraca się wał korbowy w Twoim konkretnym aucie, istnieje kilka praktycznych metod, które pozwolą Ci to bezbłędnie zidentyfikować. Nie musisz być mechanikiem z wieloletnim doświadczeniem, aby to sprawdzić. Wystarczy odrobina uwagi i znajomość kilku prostych wskazówek.

Pierwszym krokiem jest dokładne obejrzenie silnika, zwłaszcza jego przedniej części. Często producenci umieszczają na obudowie rozrządu lub na innych elementach silnika subtelne, ale czytelne oznaczenia. Mogą to być strzałki wyryte lub nadrukowane, wskazujące prawidłowy kierunek obracania wałem korbowym. Warto również zwrócić uwagę na koło pasowe wału korbowego czasem znajdują się na nim drobne nacięcia lub oznaczenia, które w połączeniu z innymi elementami mogą naprowadzić na właściwy kierunek.

Oto jak można to zrobić krok po kroku:

1. Upewnij się, że silnik jest wyłączony i zimny.
2. Zlokalizuj rozrusznik oraz koło zamachowe lub koło pasowe wału korbowego.
3. Poproś drugą osobę o pomoc. Jedna osoba powinna być w pojeździe i być gotowa do krótkiego przekręcenia kluczyka w stacyjce (nie uruchamiając silnika na stałe!), a druga powinna obserwować koło pasowe wału korbowego.
4. Po sygnale od osoby obserwującej, osoba w pojeździe powinna na ułamek sekundy przekręcić kluczyk, tak aby rozrusznik zaczął kręcić wałem. Nie uruchamiaj silnika!
5. Obserwator powinien zanotować kierunek ruchu koła pasowego. Powtórz czynność, jeśli nie jesteś pewien.

Ta metoda wymaga ostrożności, ale jest bardzo skuteczna. Pamiętaj, aby rozrusznik działał tylko przez bardzo krótki czas, aby nie uszkodzić elementów i nie spowodować niepotrzebnego zużycia.

Kolejną wskazówką może być analiza konstrukcji paska wielorowkowego (serpentynowego), który napędza osprzęt silnika. Przyjrzyj się, jak pasek jest ułożony na rolkach, napinaczach i kołach pasowych alternatora, pompy wspomagania, sprężarki klimatyzacji itp. Kształt i wzajemne położenie tych elementów często sugerują kierunek obrotów wału korbowego, z którego czerpią napęd. Choć nie jest to metoda tak bezpośrednia jak poprzednie, doświadczony mechanik potrafi odczytać z tego wiele informacji.

Podczas prac serwisowych, zwłaszcza tych związanych z układem rozrządu, ręczne obracanie wałem korbowym jest czynnością niezbędną. Jednak popełnienie błędów w tym procesie może prowadzić do bardzo poważnych konsekwencji. Kluczowe jest, aby zawsze obracać wałem w prawidłowym kierunku, zgodnym z naturalnym kierunkiem pracy silnika.

Obracanie wałem korbowym w kierunku przeciwnym do normalnego, czyli tzw. "do tyłu", jest niebezpieczne z kilku powodów. Może to spowodować nieprawidłowe działanie lub nawet uszkodzenie napinacza paska rozrządu, który jest zaprojektowany do pracy w określonym kierunku. Podobnie, może to negatywnie wpłynąć na pracę pompy wody lub innych elementów napędzanych przez rozrząd. W skrajnych przypadkach, przy dużej sile lub błędnym ustawieniu, może dojść do przeskoczenia paska.

Najpoważniejszym ryzykiem związanym z niewłaściwym obracaniem wałem korbowym jest przeskoczenie paska rozrządu. W nowoczesnych silnikach, zwłaszcza tych kolizyjnych (gdzie zawory i tłoki mogą się zetknąć), nawet przesunięcie paska o jeden ząbek może doprowadzić do fatalnych skutków. Dochodzi wtedy do zderzenia zaworów z tłokami, co skutkuje ich wygięciem lub nawet złamaniem, uszkodzeniem gniazd zaworowych, a czasem także tłoków i głowicy cylindrów. Koszt takiego uszkodzenia jest zazwyczaj bardzo wysoki i często przekracza wartość całego silnika.

Szczególną uwagę należy zwrócić na napinacz paska rozrządu. Jest to element kluczowy dla prawidłowego działania układu rozrządu. Napinacze, zwłaszcza te hydrauliczne, są precyzyjnie zaprojektowane do pracy w określonym kierunku i pod określonym obciążeniem. Niewłaściwe obracanie wałem korbowym może spowodować jego uszkodzenie, utratę napięcia paska lub nawet jego zerwanie. Prawidłowe działanie napinacza jest gwarancją, że pasek rozrządu będzie utrzymywany w odpowiednim naciągu przez cały czas pracy silnika, co zapobiega jego przeskoczeniu.

Kierunek obrotów silnika to wiedza, która może wydawać się trywialna, ale w praktyce potrafi zaoszczędzić mnóstwo czasu i pieniędzy. Pamiętaj, że większość silników w Twoim samochodzie jest prawoskrętna, co oznacza obrót zgodnie z ruchem wskazówek zegara patrząc od przodu. Choć istnieją wyjątki, jak niektóre starsze Hondy czy specjalistyczne jednostki napędowe, zawsze warto to dokładnie sprawdzić przed przystąpieniem do prac serwisowych.

Znajomość metod identyfikacji kierunku obrotów od obserwacji oznaczeń na silniku, przez krótkie uruchomienie rozrusznika, po analizę paska osprzętu pozwoli Ci na pewne działanie. Unikaj obracania wałem "do tyłu", aby nie narazić silnika na ryzyko przeskoczenia rozrządu i innych kosztownych uszkodzeń. Ta prosta wiedza to inwestycja w prawidłową eksploatację i bezproblemowy serwis Twojego pojazdu.

Przeczytaj również: Total 5W-40: Do jakich silników? Sprawdź normy i aprobaty

Kluczowe wnioski i Twoje następne kroki

Zrozumienie kierunku obrotów wału korbowego silnika spalinowego to nie tylko techniczna ciekawostka, ale fundamentalna wiedza, która chroni przed kosztownymi błędami serwisowymi. Jak się dowiedzieliśmy, większość silników w samochodach osobowych jest prawoskrętna, co oznacza obrót zgodnie z ruchem wskazówek zegara patrząc od przodu, jednak istnieją wyjątki, a prawidłowa identyfikacja kierunku obrotów jest kluczowa dla każdego mechanika i entuzjasty motoryzacji.

• Standard prawoskrętny: Większość współczesnych silników samochodowych obraca się zgodnie z ruchem wskazówek zegara (patrząc od przodu), co jest globalnym standardem ułatwiającym produkcję i serwis.
• Znaczenie konstrukcyjne: Kierunek obrotów wpływa na projekt elementów takich jak śruby mocujące koło pasowe (często lewy gwint) oraz na działanie całego osprzętu silnika.
• Wyjątki i zastosowania specjalistyczne: Silniki lewoskrętne, choć rzadsze, występują w niektórych modelach aut (np. starsze Hondy) oraz w lotnictwie, łodziach czy maszynach rolniczych.
• Praktyczna identyfikacja: Kierunek obrotów można bezpiecznie sprawdzić, szukając oznaczeń na obudowie rozrządu, obserwując reakcję po krótkim uruchomieniu rozrusznika lub analizując ułożenie paska osprzętu.
• Ryzyko błędów: Obracanie wałem korbowym w niewłaściwym kierunku, zwłaszcza podczas prac przy rozrządzie, może prowadzić do poważnych uszkodzeń silnika, w tym przeskoczenia paska.

Z mojego doświadczenia wynika, że właśnie takie pozornie proste zagadnienia, jak kierunek obrotów wału korbowego, często bywają źródłem największych problemów podczas samodzielnych napraw. Zawsze powtarzam moim klientom i czytelnikom, że cierpliwość i dokładność w weryfikacji podstawowych parametrów, takich jak ten, potrafią zaoszczędzić fortunę i nerwów. Nie lekceważcie żadnych oznaczeń na silniku często kryją one klucz do bezpiecznej pracy.

A jakie są Wasze doświadczenia z identyfikacją kierunku obrotów wału korbowego? Czy spotkaliście się z nietypowymi silnikami lewoskrętnymi w swoich pojazdach lub podczas prac serwisowych? Podzielcie się swoimi spostrzeżeniami w komentarzach poniżej!
