W silniku jednofazowym poprawny rozruch zależy od tego, czy kondensator jest dobrany do uzwojenia, napięcia i trybu pracy. Poniżej wyjaśniam, jak podłączyć kondensator rozruchowy do silnika jednofazowego tak, by nie zgadywać przy zaciskach i nie przegrzać uzwojeń. Pokazuję też, jak odróżnić kondensator rozruchowy od pracy, czego szukać na tabliczce znamionowej i jak sprawdzić montaż po pierwszym uruchomieniu.
Najważniejsze zasady przed montażem i pierwszym uruchomieniem
- Startowy kondensator pracuje tylko podczas rozruchu i zwykle jest odłączany przez wyłącznik odśrodkowy albo przekaźnik.
- Nie ma jednego uniwersalnego schematu podłączenia dla wszystkich silników jednofazowych, więc zawsze liczy się tabliczka znamionowa i rysunek producenta.
- Dobierz pojemność i napięcie znamionowe do konkretnego silnika, a nie „na oko” ani według przypadkowego zamiennika.
- Kondensator montuj możliwie blisko silnika, aby skrócić przewody i ograniczyć straty oraz problemy z połączeniami.
- Po uruchomieniu sprawdź prąd, dźwięk i temperaturę; buczenie, wolny start albo grzanie to sygnał ostrzegawczy.
- Kontrolę stanu warto robić co 6-12 miesięcy, a przy ciężkich warunkach pracy nawet częściej.
Jak działa układ rozruchowy w silniku jednofazowym
W silniku jednofazowym kondensator rozruchowy nie jest ozdobnym dodatkiem, tylko elementem, który pomaga wytworzyć odpowiedni przesunięcie fazowe w uzwojeniu pomocniczym. Dzięki temu wirnik dostaje wyraźny impuls startowy i może ruszyć pod obciążeniem, zamiast tylko buczeć. W praktyce chodzi o to, aby silnik miał moment rozruchowy wystarczający do ruszenia wentylatora, pompy, sprężarki albo innego odbiornika.
Zwykle układ wygląda tak, że kondensator pracuje tylko chwilę. W konstrukcjach z wyłącznikiem odśrodkowym rozłączenie następuje mniej więcej przy 75% prędkości znamionowej, a w innych modelach robi to przekaźnik rozruchowy. To ważne, bo kondensator rozruchowy nie jest przeznaczony do pracy ciągłej; jeśli zostanie w obwodzie za długo, szybko zacznie się grzać i może uszkodzić zarówno on, jak i uzwojenia silnika.
| Element | Rola | Czego nie wolno zakładać |
|---|---|---|
| Kondensator rozruchowy | Daje krótki „kop” momentu na starcie | Nie powinien pracować stale po rozbiegu |
| Kondensator pracy | Pomaga utrzymać pracę i sprawność pod obciążeniem | Nie zawsze zastępuje kondensator rozruchowy |
| Wyłącznik odśrodkowy / przekaźnik | Odłącza obwód rozruchowy po starcie | Nie powinien być mostkowany „na stałe” |
Jak dobrać właściwy kondensator
Ja zawsze zaczynam od tabliczki znamionowej silnika i schematu w puszce zaciskowej. To jedyne sensowne źródło, bo w silnikach jednofazowych nie ma jednego uniwersalnego układu typu „podłącz tu i tu”. Liczą się konkretne oznaczenia zacisków, typ uzwojenia i sposób odłączania kondensatora po starcie.
Najważniejsze są cztery rzeczy: pojemność, napięcie znamionowe, tryb pracy i rodzaj obudowy. W praktyce kondensatory rozruchowe mają zwykle pojemność większą niż 70 µF, a spotykane wartości katalogowe potrafią sięgać zakresu 460-552 µF. Typowe napięcia znamionowe dla tej grupy to 125 V, 165 V, 250 V i 330 V. Jeżeli widzisz kondensator pracy, to zwykle ma on mniejsze wartości, często 1,5-100 µF, i jest przeznaczony do pracy ciągłej.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Pojemność | Zgodność z dokumentacją silnika, nie tylko „podobna wartość” | Zbyt mała da słaby rozruch, zbyt duża może przegrzać uzwojenie |
| Napięcie znamionowe | Muszą się zgadzać lub być wyższe niż wymagane przez układ | Zbyt niskie napięcie przyspiesza awarię kondensatora |
| Tryb pracy | Startowy albo pracy ciągłej | Nie każdy kondensator nadaje się do tego samego zadania |
| Montaż i wymiary | Obudowa, zaciski, odporność na temperaturę | Ułatwia bezpieczne umieszczenie go przy silniku |
Jeżeli nie masz pewności, nie dobieraj kondensatora „na oko”. W praktyce lepiej poświęcić chwilę na odczyt danych z silnika niż później szukać przyczyny przegrzewania albo buczenia.
Warto też pamiętać o jednej rzeczy, którą często się pomija: kondensator powinien trafić możliwie blisko silnika. Krótsze przewody to mniejsze spadki napięcia, mniej kłopotów z połączeniami i mniejsze ryzyko, że układ rozruchowy zacznie działać niestabilnie. Przy silniku z długim kablem zasilającym różnica bywa odczuwalna szybciej, niż się wydaje.
Gdy element jest już dobrany, można przejść do samego podłączenia. Tu najważniejsza zasada brzmi: nie zgadywać, tylko trzymać się konkretnego schematu dla danego modelu.

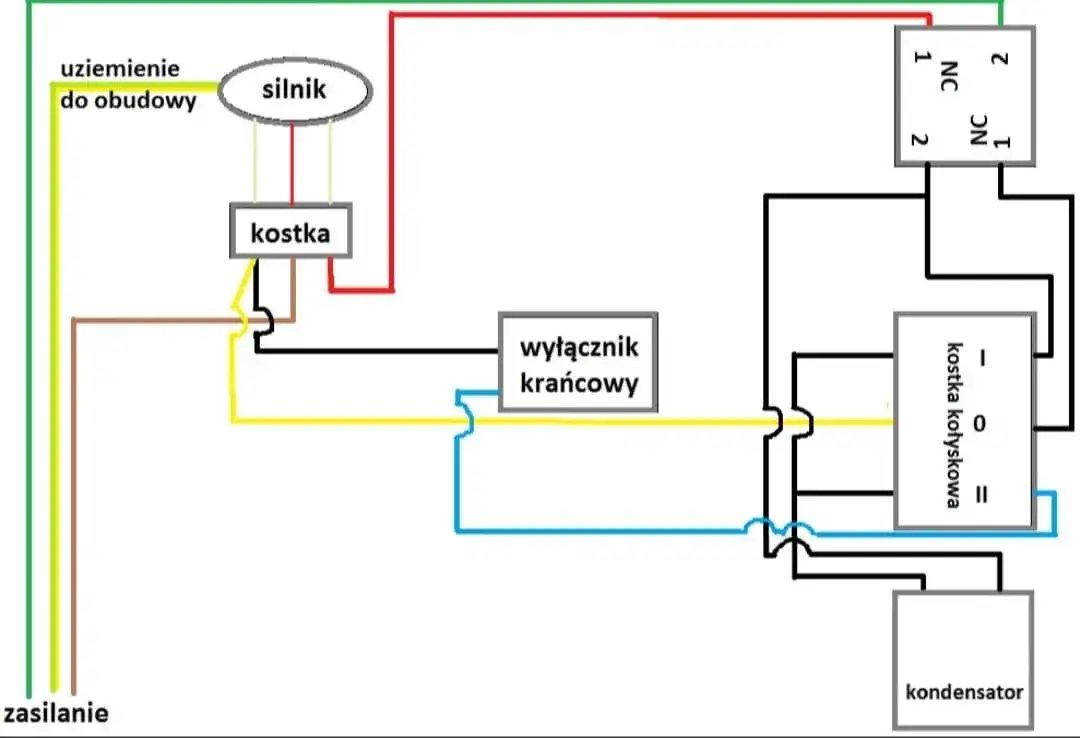

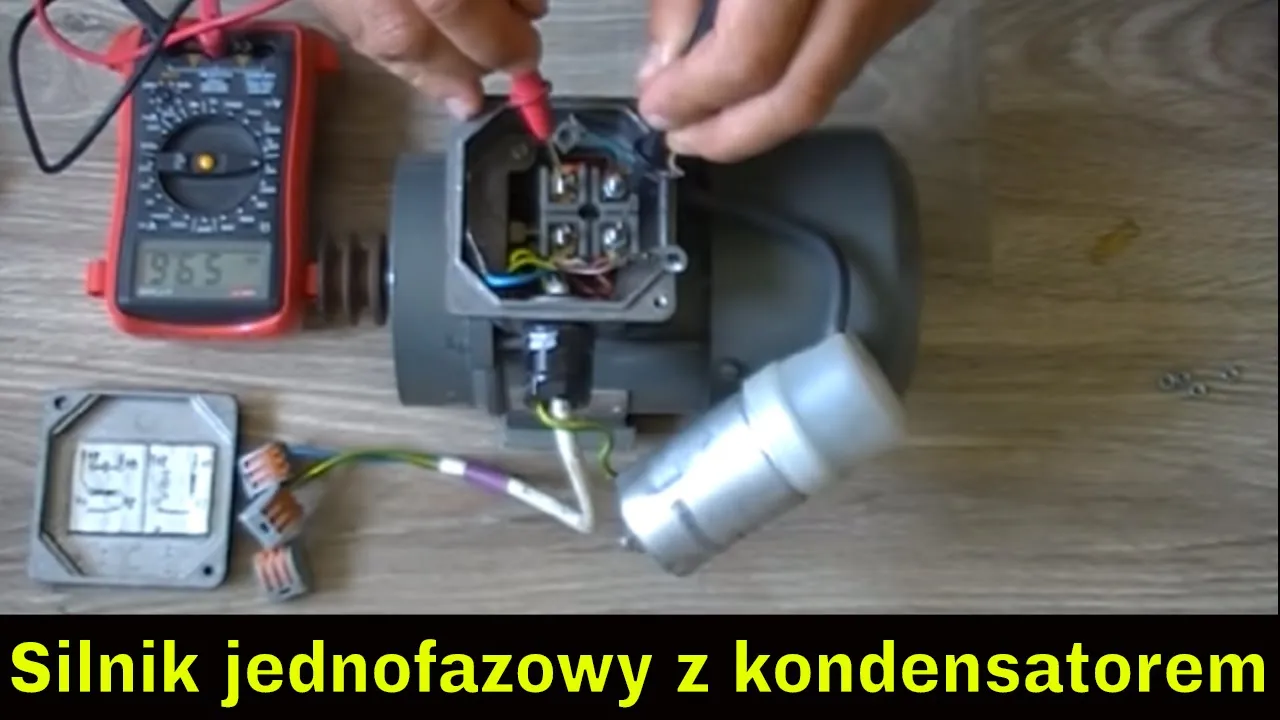

Jak wygląda poprawne podłączenie krok po kroku
Najbezpieczniej traktować podłączenie jako pracę według dokumentacji, a nie według uniwersalnego wzoru. W jednych silnikach kondensator jest włączony w obwód uzwojenia pomocniczego przez wyłącznik odśrodkowy, w innych przez przekaźnik rozruchowy, a oznaczenia zacisków mogą się różnić nawet między podobnymi modelami. To właśnie dlatego zapis typu „L1, L3 i N” nie jest żadnym uniwersalnym przepisem.
- Odłącz zasilanie i zabezpiecz układ przed przypadkowym załączeniem.
- Rozładuj kondensator zgodnie z zasadami serwisowymi; nie zakładaj, że skoro silnik jest wyłączony, to element jest pusty.
- Odszukaj schemat na silniku, w puszce zaciskowej albo w instrukcji producenta.
- Rozpoznaj uzwojenie główne i pomocnicze; kondensator rozruchowy pracuje z tym drugim, a nie „gdziekolwiek pasuje”.
- Włącz kondensator w obwód rozruchowy dokładnie tak, jak pokazuje schemat dla danego modelu, zwykle przez wyłącznik odśrodkowy lub przekaźnik.
- Poprowadź przewody krótko i pewnie, bez luzów, zbędnych pętli i prowizorycznych złączek.
- Zamocuj kondensator mechanicznie w pobliżu silnika tak, aby nie pracował od drgań i nie wisiał na kablach.
- Wykonaj krótki test i obserwuj, czy rozruch jest zdecydowany, cichy i szybki.
W praktyce dobrze zrobione podłączenie nie wygląda „efektownie”, tylko po prostu działa. Silnik startuje bez przeciągania, przewody nie grzeją się niepotrzebnie, a sam kondensator nie leży w miejscu, w którym łapie wilgoć, kurz albo wibracje.
Jeżeli konstrukcja silnika ma oznaczenia zacisków U1, U2, Z1, Z2 albo podobne, nie interpretuj ich na własną rękę. Różne marki stosują różne rozwiązania i kolory przewodów, a pomyłka w takim układzie potrafi skończyć się zwarciem albo uszkodzeniem uzwojenia. Lepiej poświęcić 10 minut na weryfikację niż później wymieniać silnik.
Po samym montażu przychodzi moment, w którym najłatwiej wychwycić błędy. I właśnie wtedy wiele usterek ujawnia się bez rozbierania wszystkiego od nowa.
Najczęstsze błędy, które kończą się grzaniem albo buczeniem
Najgorsze pomyłki w tym temacie są bardzo przyziemne: zły kondensator, złe miejsce montażu i zbyt duża pewność siebie. W silniku jednofazowym nie ma miejsca na „będzie działać”, bo startowy układ pomocniczy ma pracować krótko i precyzyjnie.
| Objaw | Najczęstsza przyczyna | Co to oznacza w praktyce |
|---|---|---|
| Silnik buczy, ale nie rusza | Brak właściwego impulsu rozruchowego, zbyt mała pojemność albo przerwa w obwodzie | Prąd rośnie, a uzwojenia szybko się grzeją |
| Start jest ospały | Osłabiony kondensator, zbyt niskie napięcie znamionowe lub długi przewód | Rozruch trwa za długo i obciąża silnik |
| Silnik szybko się nagrzewa | Kondensator rozruchowy zostaje w obwodzie za długo | Układ nie odłącza startu we właściwym momencie |
| Wybija zabezpieczenie | Zwarcie, błędne połączenie albo kondensator o złych parametrach | Układ wymaga natychmiastowego sprawdzenia |
| Głośne drgania i niepewny bieg | Luz na zaciskach, uszkodzone mocowanie albo zły typ kondensatora | Wibracje przyspieszają kolejne awarie |
Do tego dochodzi jeszcze jedna pułapka: mylenie kondensatora rozruchowego z kondensatorem pracy. To nie są części zamienne „w obie strony”. Startowy ma pomóc ruszyć, a pracy ma znosić dłuższe obciążenie. Zamiana ich miejscami często kończy się powrotem usterki po kilku uruchomieniach.
Warto też uważać na częste starty i zmiany kierunku obrotów. W takich warunkach kondensator i uzwojenia dostają więcej niż przy normalnej pracy ciągłej, więc układ musi być dobrany naprawdę starannie. Jeśli aplikacja ma ciężki cykl pracy, zwykła szybka naprawa bywa tylko tymczasowa.
Kiedy już znasz typowe błędy, łatwiej zinterpretować to, co dzieje się po pierwszym uruchomieniu. To dobry moment, żeby przejść od montażu do diagnostyki.
Jak sprawdzić montaż po pierwszym uruchomieniu
Po złożeniu układu nie wystarczy, że silnik „jakoś ruszył”. Ja patrzę na trzy rzeczy: szybkość startu, dźwięk pracy i temperaturę po krótkim teście. Jeśli wszystko jest poprawne, silnik powinien wejść na obroty bez przeciągania, bez metalicznego buczenia i bez wyczuwalnego przeciążenia elektrycznego.
- Start powinien być zdecydowany, a nie przeciągnięty.
- Prąd po rozruchu powinien spaść, a nie utrzymywać się wysoko przez dłuższy czas.
- Obudowa silnika nie powinna szybko się przegrzewać; lekko ciepła praca jest normalna, ale gorący korpus to sygnał alarmowy.
- Kondensator nie powinien wydawać zapachu przegrzania, puchnąć ani mieć śladów wycieku.
- Jeśli motor ma wyłącznik odśrodkowy, kondensator powinien odłączyć się po wejściu na odpowiednie obroty, a nie zostać w obwodzie na stałe.
W silnikach z wyłącznikiem odśrodkowym odłączenie startu następuje zwykle w okolicy 75% prędkości znamionowej. To dobry punkt odniesienia podczas obserwacji, ale nie zastępuje konkretnej dokumentacji modelu. Jeśli silnik dalej buczy, startuje ciężko albo po chwili wybija zabezpieczenie, nie warto go „przeczekać” - to zwykle sygnał, że coś w obwodzie rozruchowym nadal jest nie tak.
Po takim teście dobrze wrócić do układu po kilku dniach i sprawdzić, czy połączenia są nadal pewne. Drgania, temperatura i wilgoć potrafią poluzować nawet sensownie wykonany montaż, więc pierwszy sukces nie zamyka tematu.
Kiedy lepiej oddać to elektrykowi lub serwisowi
Są sytuacje, w których samodzielna wymiana kondensatora ma sens, i takie, w których oszczędza się tylko pozornie. Jeśli silnik nie ma czytelnego schematu, tabliczka znamionowa jest nieczytelna, a przewody były już wcześniej przerabiane, ryzyko pomyłki rośnie bardzo szybko. W takim przypadku lepiej skorzystać z pomocy osoby, która potrafi odczytać układ po zaciskach i pomiarach, a nie po domysłach.
Do serwisu warto też iść wtedy, gdy silnik:
- po wymianie kondensatora nadal buczy albo nie startuje,
- wybija zabezpieczenie po kilku sekundach,
- ma ślady przegrzania uzwojeń lub zapach spalenizny,
- pracuje w miejscu o podwyższonej wilgotności, zapyleniu lub temperaturze,
- uruchamia się bardzo często albo zmienia kierunek obrotów w normalnej pracy,
- jest częścią krytycznej instalacji, gdzie przestój kosztuje więcej niż wizyta fachowca.
W praktyce częste starty są dla układu rozruchowego trudniejsze niż praca ciągła. Jeśli aplikacja wymaga wielu cykli w krótkim czasie, standardowy kondensator rozruchowy może nie być najlepszym rozwiązaniem i trzeba spojrzeć szerzej na cały napęd. To już moment, w którym liczy się nie tylko część, ale też projekt całego układu.
Na końcu zostaje rzecz, którą wiele osób pomija, a która potrafi oszczędzić kolejnego przestoju: prosta rutyna przeglądu i zapisów z montażu.
Co warto mieć pod ręką przed kolejnym przeglądem
W serwisie silnika jednofazowego najbardziej pomaga nie magia, tylko porządek. Ja trzymałbym pod ręką zdjęcie tabliczki znamionowej, oznaczenie użytego kondensatora i datę montażu. To wystarczy, żeby przy kolejnej kontroli nie zgadywać, co było zamontowane i dlaczego.
- Zdjęcie tabliczki znamionowej z parametrami silnika.
- Numer lub opis kondensatora, najlepiej z pojemnością i napięciem.
- Notatkę o schemacie podłączenia, jeśli model miał kilka wariantów zacisków.
- Termin następnej kontroli, najlepiej za 6-12 miesięcy.
Jeśli chcesz ograniczyć ryzyko przestoju, potraktuj kondensator jak część eksploatacyjną, a nie element „na całe życie”. Przy prawidłowym doborze i montażu silnik rusza pewnie, ale dopiero regularna kontrola pozwala utrzymać ten efekt na dłużej. Najlepsza zasada jest prosta: dobierz według dokumentacji, podłącz według schematu i sprawdź układ po starcie.
