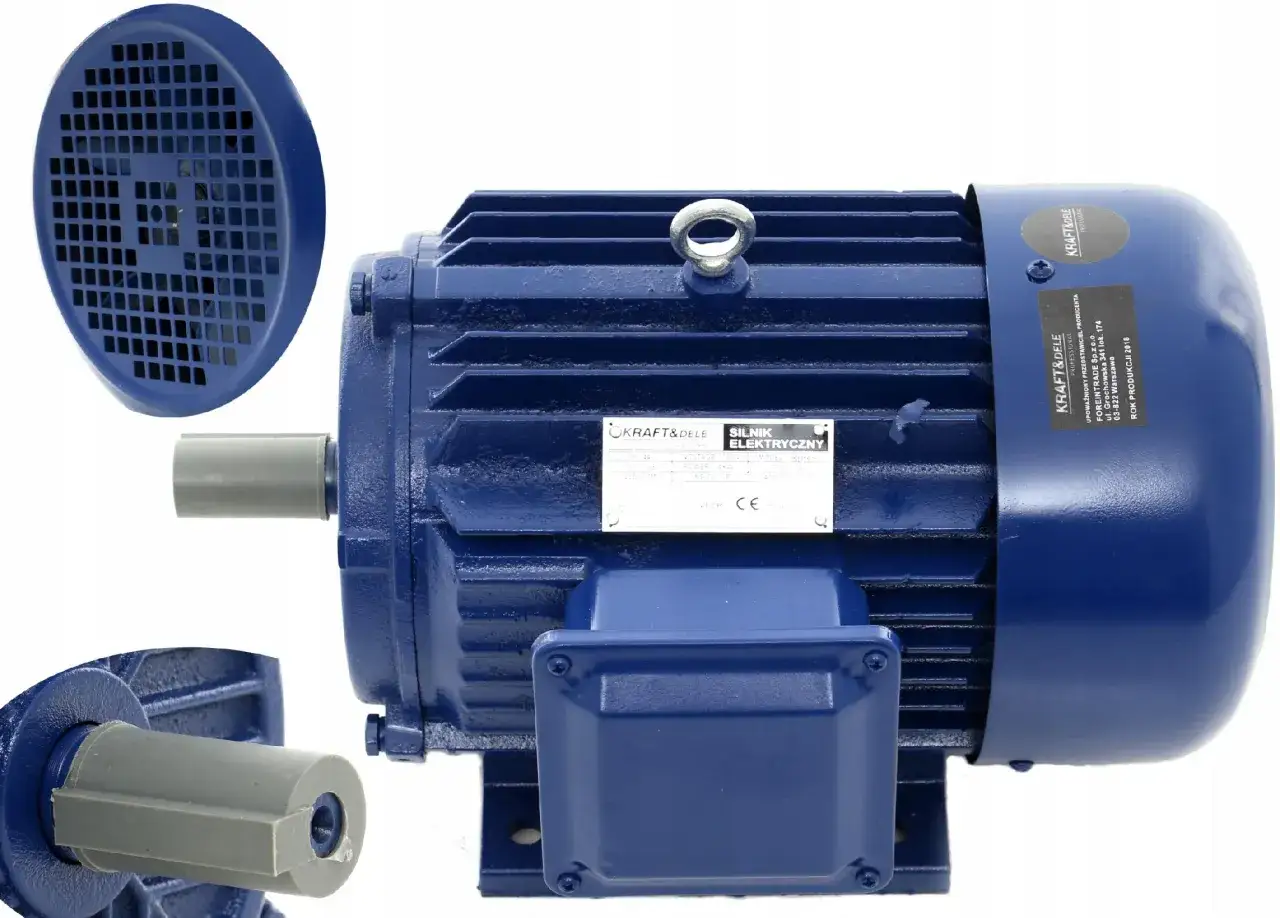

Podłączenie silnika trójfazowego o napięciu 400 V może wydawać się skomplikowane, ale z odpowiednią wiedzą i przygotowaniem, można to zrobić bezpiecznie i skutecznie. Kluczowym krokiem jest określenie sposobu połączenia uzwojeń – w gwiazdę lub w trójkąt. Właściwe połączenie nie tylko zapewnia prawidłowe działanie silnika, ale także minimalizuje ryzyko uszkodzeń i awarii.
W tym artykule przedstawimy szczegółowe instrukcje dotyczące podłączania silnika trójfazowego, a także omówimy najczęstsze błędy, jakie można popełnić podczas tego procesu. Dzięki naszym wskazówkom unikniesz problemów i zapewnisz sobie oraz innym bezpieczeństwo podczas pracy z urządzeniami elektrycznymi.
Najważniejsze informacje:
- Silnik trójfazowy 400 V można podłączyć w konfiguracji gwiazda lub trójkąt, w zależności od oznaczenia na tabliczce znamionowej.
- Połączenie w trójkąt jest wymagane dla silników oznaczonych jako 400 V (Δ) lub 400 V/690 V (Δ/Y).
- W przypadku podłączenia silnika do falownika, sposób połączenia zależy od napięcia wyjściowego falownika.
- Zmiana kierunku obrotów silnika odbywa się poprzez zamianę dwóch przewodów fazowych.
- Najczęstsze błędy przy podłączaniu silnika to niewłaściwe połączenia oraz brak uziemienia.
Jak prawidłowo podłączyć silnik 3 fazowy 400V i uniknąć błędów
Aby poprawnie podłączyć silnik trójfazowy o napięciu 400 V, kluczowe jest zrozumienie ogólnego procesu podłączenia. Przed rozpoczęciem jakichkolwiek prac, należy najpierw określić sposób połączenia uzwojeń – w gwiazdę lub w trójkąt. Właściwe połączenie uzwojeń jest niezbędne dla prawidłowego działania silnika oraz dla zapewnienia jego bezpieczeństwa. Niezastosowanie się do tych zasad może prowadzić do uszkodzenia silnika lub innych niebezpieczeństw.
Ważnym krokiem jest również sprawdzenie tabliczki znamionowej silnika, która dostarcza informacji o wymaganym sposobie połączenia. Silnik zasilany z sieci trójfazowej 3 x 400/230 V musi być połączony w trójkąt, jeśli jego oznaczenie to 400 V (Δ). Zanim przystąpimy do podłączenia, upewnijmy się, że mamy odpowiednie narzędzia oraz że w instalacji elektrycznej są dostępne trzy fazy o napięciu międzyfazowym 400 V. Dbanie o te szczegóły pomoże uniknąć problemów w przyszłości.
Krok po kroku: Podłączenie silnika w konfiguracji trójkąt
Podłączenie silnika w konfiguracji trójkąt wymaga kilku istotnych kroków. Na początku należy zidentyfikować zaciski silnika, które są zazwyczaj oznaczone jako U1, V1, W1, U2, V2 i W2. W przypadku silnika z oznaczeniem 400 V (Δ), końce uzwojeń powinny być połączone w trójkąt: U1 z W2, V1 z U2, W1 z V2. Tworzy to trzy mostki między końcami uzwojeń, co jest kluczowe dla prawidłowego działania silnika.
Następnie, po połączeniu uzwojeń, przystępujemy do podłączenia przewodów fazowych. Przewody fazowe L1, L2 i L3 powinny być podłączone do początków uzwojeń, czyli U1, V1 i W1. Dodatkowo, nie zapomnijmy o podłączeniu przewodu ochronnego PE do obudowy silnika, co jest niezbędne dla zapewnienia bezpieczeństwa użytkowania. Upewnij się, że wszystkie połączenia są solidne, aby uniknąć problemów z działaniem silnika.
W przypadku silnika zasilanego przez falownik, sposób połączenia uzwojeń zależy od napięcia wyjściowego falownika. Dla falownika trójfazowego z wyjściem 3 x 400 V, silnik należy również połączyć w trójkąt, jeśli jego napięcie znamionowe to 400 V (Δ). Warto również stosować przewody ekranowane do połączenia silnika z falownikiem, z ekranem uziemionym na obu końcach, co zwiększa bezpieczeństwo instalacji.
| Zaciski | Połączenie w trójkąt |
| U1 | W2 |
| V1 | U2 |
| W1 | V2 |
Krok po kroku: Podłączenie silnika w konfiguracji gwiazda
Podłączenie silnika trójfazowego w konfiguracji gwiazda jest kluczowym procesem, który wymaga precyzyjnych kroków. Pierwszym krokiem jest zidentyfikowanie zacisków silnika, które zazwyczaj są oznaczone jako U1, V1, W1, U2, V2 i W2. W przypadku silników oznaczonych jako 230 V/400 V (Y/Δ), końce uzwojeń powinny być połączone w gwiazdę, co oznacza, że U2, V2 i W2 będą połączone razem, tworząc wspólny punkt.
Następnie, po wykonaniu połączenia uzwojeń w konfiguracji gwiazda, przystępujemy do podłączenia przewodów fazowych. Przewody fazowe L1, L2 i L3 powinny być podłączone do zacisków U1, V1 i W1. Ważne jest, aby upewnić się, że wszystkie połączenia są solidne, aby uniknąć problemów z działaniem silnika. W przypadku silnika z sześcioma zaciskami, należy również podłączyć przewód ochronny PE do obudowy silnika, co jest niezbędne dla bezpieczeństwa instalacji.
W przypadku silnika zasilanego przez falownik, sposób połączenia uzwojeń w konfiguracji gwiazda również zależy od napięcia wyjściowego falownika. Dla falownika jednofazowego z wyjściem 3 x 230 V, silnik musi być połączony w gwiazdę, co zapewnia odpowiednie napięcie na uzwojeniach. Warto stosować przewody ekranowane do połączenia silnika z falownikiem, co zwiększa bezpieczeństwo i minimalizuje zakłócenia.
| Zaciski | Połączenie w gwiazda |
| U2 | Wspólny punkt |
| V2 | Wspólny punkt |
| W2 | Wspólny punkt |
Kluczowe elementy instalacji silnika trójfazowego dla bezpieczeństwa
Bezpieczeństwo jest kluczowym aspektem podczas instalacji silnika trójfazowego. Właściwy dobór przewodów oraz zabezpieczeń ma ogromne znaczenie dla prawidłowego funkcjonowania oraz bezpieczeństwa całego systemu. Przewody powinny być dobrane na podstawie mocy silnika oraz długości instalacji. Na przykład, dla silników o mocy do 5 kW, przewody o przekroju 1.5 mm² są zazwyczaj wystarczające, ale dla silników o większej mocy, należy zastosować przewody o większym przekroju.
Oprócz wyboru odpowiednich przewodów, niezwykle istotne jest również uziemienie instalacji. Uziemienie chroni przed porażeniem prądem oraz minimalizuje ryzyko uszkodzenia urządzeń. Każdy silnik powinien być podłączony do systemu uziemiającego, który spełnia normy bezpieczeństwa. Należy również regularnie sprawdzać stan uziemienia, aby zapewnić jego skuteczność i niezawodność.
Wybór odpowiednich przewodów i zabezpieczeń
Podczas instalacji silnika trójfazowego, wybór odpowiednich przewodów jest kluczowy dla zapewnienia bezpieczeństwa i prawidłowego działania urządzenia. Przewody muszą być dostosowane do mocy silnika oraz warunków pracy. Na przykład, dla silników o mocy do 5 kW, zaleca się stosowanie przewodów o przekroju 1.5 mm², natomiast dla silników o mocy powyżej 5 kW, warto wybrać przewody o większym przekroju, np. 2.5 mm² lub 4 mm². Dobrze dobrane przewody minimalizują straty energii i ryzyko przegrzania.
Oprócz przewodów, niezbędne są również odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe i różnicowoprądowe. Wyłączniki te chronią zarówno silnik, jak i instalację przed przeciążeniem oraz zwarciem. Na przykład, dla silnika o mocy 4 kW, zaleca się zastosowanie wyłącznika nadprądowego o prądzie znamionowym 10-16 A. Ważne jest, aby zabezpieczenia były zgodne z normami i specyfikacjami producenta silnika.
| Typ przewodu | Przekrój (mm²) | Przykładowe zastosowanie |
| Przewód jednożyłowy | 1.5 | Silniki do 5 kW |
| Przewód jednożyłowy | 2.5 | Silniki do 7.5 kW |
| Przewód jednożyłowy | 4 | Silniki powyżej 7.5 kW |
Znaczenie uziemienia w instalacji silnika 3 fazowego
Uziemienie jest jednym z najważniejszych elementów w instalacji silnika trójfazowego. Odpowiednie uziemienie chroni przed porażeniem prądem oraz minimalizuje ryzyko uszkodzenia sprzętu. Każdy silnik powinien być podłączony do systemu uziemiającego, który spełnia normy bezpieczeństwa. Uziemienie powinno być wykonane zgodnie z obowiązującymi przepisami, aby zapewnić maksymalne bezpieczeństwo użytkowania.
Istnieją różne metody uziemienia, w tym uziemienie punktowe oraz uziemienie szynowe. Uziemienie punktowe polega na podłączeniu jednego punktu uziemiającego do obudowy silnika, natomiast uziemienie szynowe polega na zastosowaniu wspólnej szyny uziemiającej dla kilku urządzeń. Wybór metody uziemienia powinien być dostosowany do specyfiki instalacji oraz wymagań bezpieczeństwa.
Czytaj więcej: Mercedes CLS W218 jaki silnik - poznaj najlepsze opcje silnikowe
Jak zmieniać kierunek obrotów silnika 3 fazowego 400V
Zmiana kierunku obrotów silnika trójfazowego jest kluczowym procesem, który można zrealizować na kilka sposobów. Najprostszą metodą jest zamiana dwóch przewodów fazowych na wejściu silnika. Na przykład, zamieniając przewody L1 i L3, można łatwo zmienić kierunek obrotów silnika. Ta zmiana jest często wykorzystywana w aplikacjach, gdzie konieczne jest dostosowanie kierunku obrotów w zależności od potrzeb, na przykład w przypadku napędów taśmowych lub wentylatorów.
Warto również zauważyć, że zmiana kierunku obrotów może wpływać na wydajność silnika oraz jego żywotność. W przypadku silników zasilanych falownikami, zmiana kierunku obrotów powinna być przeprowadzana zgodnie z instrukcjami producenta, aby uniknąć uszkodzeń. Ponadto, niektóre silniki mogą wymagać dodatkowych ustawień lub zmian w programowaniu falownika, aby prawidłowo funkcjonować w nowym kierunku obrotów.
Metody zmiany kierunku obrotów i ich wpływ na silnik
Istnieje kilka metod zmiany kierunku obrotów silnika trójfazowego, z których każda ma swoje zalety i wady. Pierwsza z nich to zamiana przewodów fazowych, co jest najprostszym i najczęściej stosowanym rozwiązaniem. Drugą metodą jest zastosowanie przełącznika, który umożliwia zmianę kierunku obrotów bez konieczności ręcznego przełączania przewodów. Przełączniki te mogą być montowane na panelu sterującym i są szczególnie przydatne w aplikacjach przemysłowych.
- Zamiana przewodów fazowych (L1 z L3) - prosta metoda, łatwa do wykonania.
- Użycie przełącznika kierunku obrotów - pozwala na szybką zmianę bez ingerencji w instalację.
- Programowanie falownika - wymaga dostosowania ustawień, ale oferuje większą elastyczność.
Wybór metody zmiany kierunku obrotów powinien być dostosowany do konkretnej aplikacji oraz wymagań operacyjnych. Ważne jest, aby przed dokonaniem jakiejkolwiek zmiany upewnić się, że silnik jest odłączony od zasilania, aby uniknąć ryzyka porażenia prądem lub uszkodzenia sprzętu. Właściwe podejście do zmiany kierunku obrotów zapewnia nie tylko bezpieczeństwo, ale także długotrwałą efektywność silnika.
Częste błędy przy podłączaniu silnika trójfazowego i ich unikanie
Podczas podłączania silnika trójfazowego, wiele osób popełnia powszechne błędy, które mogą prowadzić do awarii lub uszkodzenia sprzętu. Jednym z najczęstszych błędów jest niewłaściwe połączenie uzwojeń, co może skutkować niewłaściwym działaniem silnika. Na przykład, podłączenie silnika oznaczonego jako 400 V (Δ) w konfiguracji gwiazda zamiast trójkąt może spowodować, że silnik nie osiągnie pełnej mocy. Aby uniknąć takich problemów, zawsze należy dokładnie sprawdzić tabliczkę znamionową silnika i postępować zgodnie z instrukcjami producenta.
Innym częstym błędem jest brak odpowiednich zabezpieczeń, takich jak wyłączniki nadprądowe. Ich brak może prowadzić do uszkodzenia silnika w przypadku przeciążenia lub zwarcia. Upewnij się, że wszystkie połączenia są solidne, a przewody mają odpowiedni przekrój, aby zminimalizować ryzyko przegrzania. Regularne sprawdzanie stanu instalacji oraz jej komponentów pomoże w uniknięciu wielu problemów związanych z działaniem silnika.
Najczęstsze pomyłki w połączeniach i jak ich uniknąć
W kontekście połączeń elektrycznych, można wyróżnić kilka typowych błędów, które mogą wystąpić podczas instalacji silnika. Pierwszym z nich jest niewłaściwe oznaczenie przewodów fazowych. Często zdarza się, że przewody L1, L2 i L3 są pomylone, co prowadzi do nieprawidłowego działania silnika. Aby uniknąć tej pomyłki, warto oznaczyć przewody przed podłączeniem, co ułatwi późniejszą identyfikację i sprawi, że proces podłączenia będzie bardziej przejrzysty.
Innym przykładem jest niedostateczne dokręcenie połączeń, co może prowadzić do zwiększonego oporu i przegrzewania się przewodów. Należy zawsze upewnić się, że wszystkie złącza są solidnie dokręcone, aby zapewnić dobry kontakt elektryczny. Warto również korzystać z narzędzi do pomiaru oporu, aby zweryfikować jakość połączeń przed uruchomieniem silnika.
- Dokładne sprawdzenie tabliczki znamionowej silnika przed podłączeniem.
- Oznaczenie przewodów fazowych przed ich podłączeniem.
- Regularne kontrolowanie stanu połączeń elektrycznych oraz ich dokręcenia.
Jak wykorzystać nowoczesne technologie do optymalizacji silników 3 fazowych
W dzisiejszych czasach, nowoczesne technologie odgrywają kluczową rolę w optymalizacji pracy silników trójfazowych. Wprowadzenie systemów monitorowania i automatyzacji pozwala na zdalne zarządzanie pracą silników, co znacząco zwiększa ich efektywność. Dzięki zastosowaniu czujników, można na bieżąco kontrolować parametry pracy, takie jak temperatura, wibracje czy zużycie energii. Te dane mogą być analizowane w czasie rzeczywistym, co umożliwia szybkie wykrywanie potencjalnych problemów i zapobieganie awariom.
Warto również rozważyć integrację silników z inteligentnymi systemami zarządzania energią, które optymalizują zużycie energii w zależności od aktualnych potrzeb. Takie podejście nie tylko obniża koszty eksploatacji, ale także przyczynia się do zmniejszenia wpływu na środowisko. Przyszłość silników trójfazowych z pewnością będzie związana z dalszym rozwojem technologii automatyzacji i monitorowania, co przyniesie jeszcze większe korzyści dla przemysłu i użytkowników końcowych.
