Zmiana obrotów w układzie trójfazowym nie polega na jednym uniwersalnym triku. Pytanie, jak zmienić obroty silnika 3 fazowego, ma sens tylko wtedy, gdy rozdzielisz dwa cele: odwrócenie kierunku i rzeczywistą regulację prędkości wału. W praktyce najczęściej wygrywa falownik, ale są też sytuacje, w których wystarczy przełączenie faz, zmiana przełożenia albo silnik o innej konstrukcji.
Najkrótsza droga do właściwego rozwiązania zależy od tego, czy zmieniasz kierunek, czy prędkość
- Falownik daje prawdziwą regulację obrotów i pozwala płynnie zmieniać częstotliwość zasilania.
- Zamiana dwóch faz odwraca kierunek obrotów, ale nie zmienia samej prędkości silnika.
- Przekładnia zmienia obroty na wyjściu, lecz wpływa też na moment obrotowy.
- Autotransformator służy głównie do łagodnego rozruchu, a nie do stałej regulacji prędkości.
- Kompatybilność z tabliczką znamionową i sposobem chłodzenia decyduje, czy rozwiązanie będzie bezpieczne.
Co naprawdę zmienia obroty silnika trójfazowego
W klasycznym silniku asynchronicznym prędkość zależy głównie od częstotliwości zasilania i liczby biegunów. Wzór jest prosty: prędkość synchroniczna = 120 × częstotliwość / liczba biegunów. Dla 50 Hz i 4 biegunów wychodzi 1500 obr./min, a rzeczywista prędkość jest niższa, bo wirnik pracuje ze ślizgiem, czyli pewnym „poślizgiem” względem pola wirującego.
Ślizg to różnica między prędkością pola magnetycznego a prędkością wału. Dla użytkownika ważniejsze jest jednak coś innego: samo obniżenie napięcia zwykle nie daje sensownej regulacji obrotów. Zmienia głównie moment, a nie stabilną prędkość. Jeśli więc chcesz naprawdę sterować pracą silnika, musisz zmienić częstotliwość, liczbę biegunów albo przełożenie w napędzie.
Ja zaczynam właśnie od tego rozróżnienia, bo ono od razu zawęża wybór i oszczędza błędnych zakupów. Jeśli celem jest płynna regulacja, od razu patrzę na falownik. Jeśli chodzi tylko o kierunek, sprawa jest dużo prostsza.
Falownik daje pełną regulację i najlepszą kontrolę
Falownik zmienia częstotliwość i napięcie zasilania, więc pozwala płynnie sterować prędkością oraz kierunkiem obrotów. To najczystsze rozwiązanie, gdy silnik napędza pompę, wentylator, sprężarkę, mieszadło albo przenośnik i chcesz dopasować pracę do obciążenia zamiast dławić ją mechanicznie. Przy małych mocach sensowny budżet to zwykle kilkaset złotych, a markowe modele i większe moce szybko wchodzą w kilka tysięcy złotych.
Największa zaleta falownika nie polega wyłącznie na regulacji obrotów. Dostajesz też:
- łagodny start i łagodny stop,
- możliwość ustawienia ramp przyspieszania i hamowania,
- ograniczenie prądu rozruchowego,
- łatwe odwracanie kierunku,
- w wielu aplikacjach realne oszczędności energii.
Tu szczególnie dobrze widać różnicę między „zmniejszyć napięcie” a „sterować obrotami”. W pompie albo wentylatorze redukcja prędkości przez falownik zwykle ma sens, bo odbiornik naprawdę pracuje lżej. Przy silniku pracującym długo na niskich obrotach trzeba jednak pilnować chłodzenia. Standardowy silnik chłodzony własnym wentylatorem przy bardzo niskiej częstotliwości może się przegrzewać, więc przy pracy ciągłej poniżej około 20 Hz często potrzebny jest zewnętrzny wentylator albo ograniczenie obciążenia.

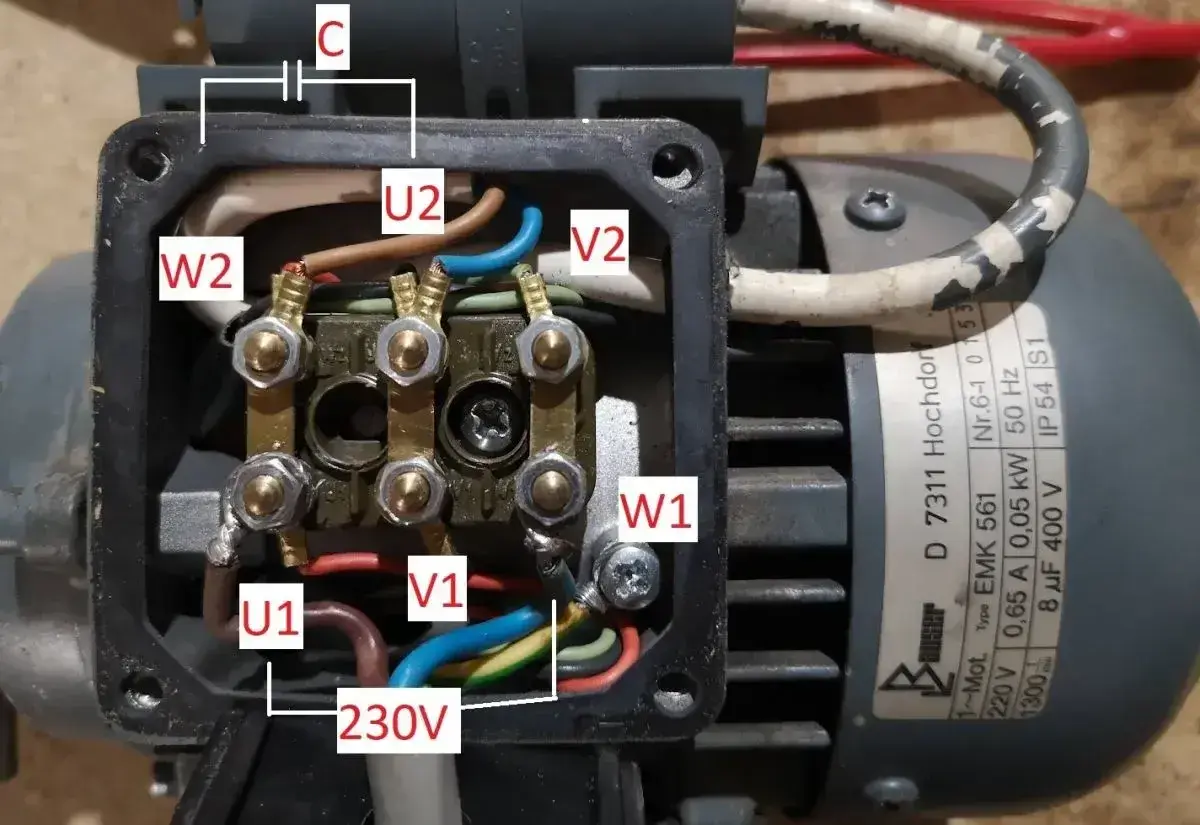

W praktyce sprawdzam też tabliczkę znamionową. Przy typowym silniku 230/400 V połączenie trzeba dobrać do wyjścia falownika i instrukcji producenta, a nie na wyczucie. To właśnie tu wychodzą najdroższe błędy, zwłaszcza gdy ktoś traktuje falownik jak uniwersalne pudełko „od wszystkiego”.
Jeśli natomiast chcesz tylko odwrócić ruch wału, falownik nie jest jedyną drogą. W wielu przypadkach wystarczy prostsze przełączenie przewodów.
Zamiana dwóch faz odwraca kierunek, ale nie zmienia prędkości

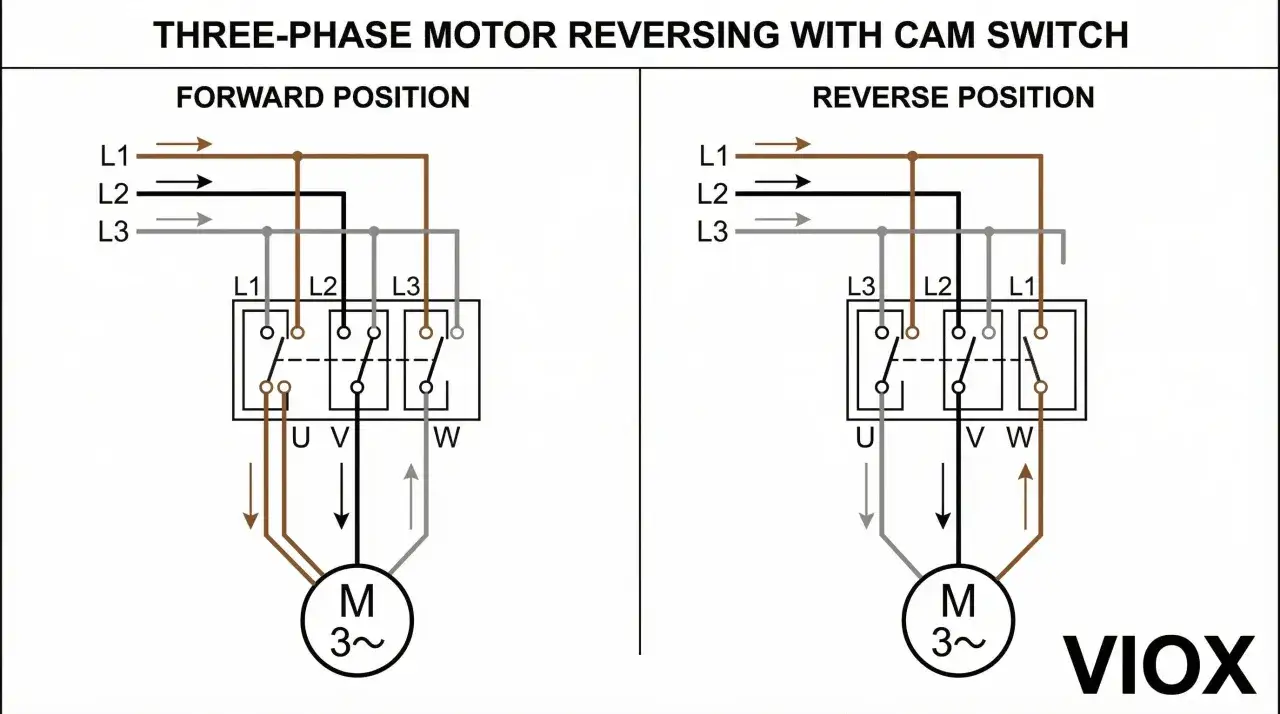

W silniku trójfazowym zmianę kierunku obrotów uzyskuje się przez zamianę dowolnych dwóch faz. To najprostsza zasada w całym temacie i jednocześnie częste źródło nieporozumień: kierunek to nie to samo co prędkość. Silnik będzie kręcił się tak samo szybko, tylko w drugą stronę.
- Odłącz zasilanie i upewnij się, że obwód jest beznapięciowy.

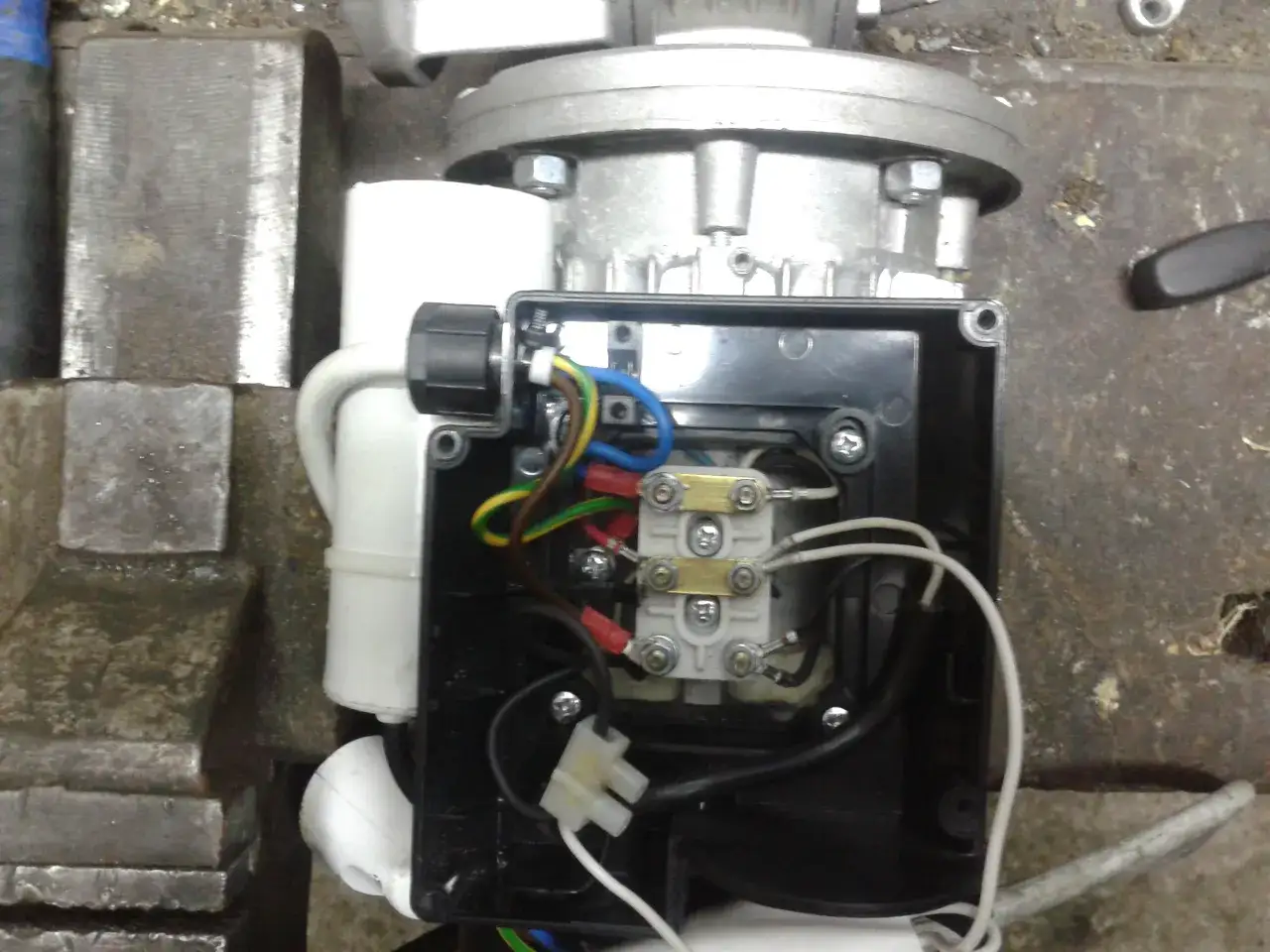

- Sprawdź schemat połączeń oraz tabliczkę zaciskową silnika.
- Zamień dwie fazy, na przykład L1 z L2, zostawiając przewód ochronny PE bez zmian.
- Wykonaj krótki test i sprawdź, czy kierunek jest właściwy.
- Jeśli napędzasz pompę, wentylator albo przenośnik, upewnij się, że odwrócony ruch nie psuje procesu.
Przy prostych napędach warsztatowych to działa natychmiast. Przy większej bezwładności trzeba uważać na szarpnięcie przy przełączaniu, bo potrafi uszkodzić sprzęgło, przekładnię albo sam mechanizm roboczy. Nie chodzi więc o to, żeby „po prostu zamienić przewody”, ale żeby zrobić to w kontrolowany sposób. W gotowych układach stosuje się do tego stycznik nawrotny, czyli zestaw styczników z blokadą elektryczną i mechaniczną.
To dobre miejsce, żeby dodać jedną praktyczną uwagę: jeśli silnik napędza pompę, odwrócony kierunek może całkowicie zmienić charakter pracy. W wentylatorze od razu spadnie wydajność, a w przenośniku coś może zacząć jechać nie tam, gdzie trzeba. Dlatego zawsze sprawdzam nie tylko elektrykę, ale też sam proces.
Jeżeli potrzeba zmiany dotyczy nie kierunku, tylko realnych obrotów na wyjściu, wtedy wchodzą do gry rozwiązania mechaniczne albo konstrukcje wielobiegowe.
Przekładnia i silnik dwubiegowy rozwiązują inny problem
Mechaniczna zmiana przełożenia nie zmienia samego silnika, tylko prędkość elementu napędzanego. To ważne rozróżnienie, bo w praktyce często chodzi nie o wał silnika, lecz o to, co dzieje się dalej w układzie napędowym. Zmiana średnicy kół pasowych, zębatek albo zastosowanie przekładni ślimakowej czy łańcuchowej może dać bardzo przewidywalny efekt: wyższe obroty wyjściowe albo niższe, zależnie od potrzeb.
Jeśli przykładowo ustawisz przełożenie 2:1, wyjście będzie kręcić się mniej więcej dwa razy szybciej, ale moment na wyjściu spadnie w przybliżeniu o połowę, pomijając straty. To trochę jak w samochodzie: szybszy bieg nie daje darmowej mocy, tylko zmienia sposób jej wykorzystania. Dlatego przekładnia ma sens, gdy chcesz dopasować pracę układu do zadania, a nie sterować elektroniką.
- Przekładnia pasowa jest prosta i tania, ale wymaga miejsca i dobrego naciągu.
- Przekładnia zębata daje pewniejsze przeniesienie momentu, ale zwykle kosztuje więcej.
- Łańcuch dobrze znosi obciążenie, lecz jest głośniejszy i wymaga obsługi.
- Silnik dwubiegowy daje dwa stałe poziomy pracy, zwykle w proporcji 1:2.
Silnik dwubiegowy, zwłaszcza w układzie Dahlandera, jest dobrym wyborem wtedy, gdy wystarczą dwa z góry ustalone biegi, na przykład 750/1500 lub 1000/2000 obr./min. Dahlander to konstrukcja, w której zmienia się liczbę biegunów, więc prędkość jest skokowa, a nie płynna. W silniku pierścieniowym da się teoretycznie regulować obroty przez rezystancję wirnika, ale to rozwiązanie jest dziś niszowe i mało efektywne energetycznie.
Gdy ktoś proponuje prosty układ rozruchowy jako „regulator obrotów”, warto być ostrożnym. Tu najczęściej pojawia się kolejny błąd, czyli mylenie rozruchu z regulacją pracy.
Autotransformator pomaga przy rozruchu, nie przy regulacji
Autotransformator rozruchowy bywa mylony z urządzeniem do zmiany obrotów, ale jego zadanie jest inne. Ma obniżyć napięcie podczas startu i zmniejszyć prąd rozruchowy, a nie utrzymywać silnik na niższych obrotach przez cały czas pracy. Typowe odczepy 50%, 65% i 80% oznaczają różne warianty łagodniejszego rozruchu, nie trzy stałe prędkości.
W praktyce wygląda to tak: przy 50% napięcia moment rozruchowy spada do około 25% wartości przy bezpośrednim starcie, przy 65% do około 42%, a przy 80% do około 64%. To dobrze tłumaczy, dlaczego taki układ sprawdza się w rozruchu, ale nie nadaje się do regulacji obrotów pod obciążeniem. Po rozpędzeniu silnika układ zwykle przechodzi na pełne napięcie i autotransformator wypada z toru mocy.
- Autotransformator ogranicza prąd i udar mechaniczny przy starcie.
- Układ gwiazda-trójkąt robi podobną rzecz, ale też nie reguluje prędkości w pracy ciągłej.
- Softstarter łagodnie rozpędza silnik, lecz również nie jest klasycznym regulatorem obrotów.
Jeśli ktoś sprzedaje autotransformator jako sposób na „płynną zmianę obrotów”, traktuję to jako nieporozumienie. To narzędzie do startu, nie do sterowania codzienną pracą napędu. Warto to wiedzieć, zanim kupisz drogie urządzenie, które rozwiązuje inny problem niż ten, który masz naprawdę.
Skoro znasz już różnice między kierunkiem, prędkością i rozruchem, można spokojnie dobrać metodę do konkretnego silnika i uniknąć przepłacania.
Jak dobrać metodę do konkretnego silnika i nie przepłacić
Gdy dobieram rozwiązanie, patrzę na pięć rzeczy: typ silnika, charakter obciążenia, wymaganą zmianę kierunku, czas pracy na niskich obrotach i budżet. W małym napędzie warsztatowym często wystarczy prosty układ nawrotny. W pompie lub wentylatorze najwięcej daje falownik. Przy dwóch stałych prędkościach rozsądny bywa silnik dwubiegowy albo zmiana przełożenia. Najgorszym wyborem jest zwykle zakup urządzenia, które nie pasuje do celu, bo wygląda „technicznie”, ale niczego nie rozwiązuje.
| Metoda | Co realnie zmienia | Koszt orientacyjny | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|---|---|
| Falownik | Płynną prędkość i kierunek | Około 300-1600 zł w małych mocach, więcej przy większych układach | Pompy, wentylatory, sprężarki, przenośniki, gdy liczy się kontrola | Wymaga doboru, konfiguracji i uwagi na chłodzenie silnika |
| Zamiana dwóch faz / stycznik nawrotny | Tylko kierunek obrotów | Od kilkudziesięciu do około 550 zł, zależnie od układu i marki | Gdy trzeba po prostu obrócić silnik w drugą stronę | Nie zmienia prędkości, tylko odwraca ruch |
| Przekładnia, paski, zębatki | Prędkość elementu napędzanego | Zwykle od kilkuset do kilku tysięcy zł | Gdy chcesz zmienić obroty wyjściowe bez elektroniki | Wpływa na moment i wymaga przeróbki mechanicznej |
| Silnik dwubiegowy | Dwa stałe poziomy prędkości | Zazwyczaj droższy od standardowego silnika | Gdy wystarczą dwa biegi, np. 750/1500 obr./min | Tylko skokowa regulacja, potrzebny specjalny model |
| Autotransformator rozruchowy | Łagodny start, nie stałą regulację | Od około 1400 zł wzwyż | Gdy problemem jest prąd rozruchowy i udar mechaniczny | Nie służy do zmiany obrotów w pracy ciągłej |
Przed zakupem sprawdzam jeszcze kilka szczegółów, bo to one decydują o powodzeniu całej operacji:
- tabliczkę znamionową silnika: napięcie, prąd, liczba biegunów i sposób połączenia,
- rodzaj obciążenia: pompa, wentylator, sprężarka, mieszadło czy przenośnik,
- czas pracy na niskich obrotach i wymagania chłodzenia,
- czy potrzebna jest zmiana kierunku, czy tylko prędkości,
- długość przewodów i miejsce na aparaturę sterującą,
- zabezpieczenia i sposób montażu, najlepiej zgodnie z projektem elektryka.
Jeśli układ ma pracować długo na małej prędkości, a silnik chłodzi się własnym wentylatorem, zewnętrzne chłodzenie bywa rozsądniejsze niż „podkręcanie” parametrów. Jeśli napęd jest stary, ma nieczytelną tabliczkę albo nietypowy sposób połączeń, nie zgaduję. Tu naprawdę lepiej poświęcić chwilę na identyfikację silnika niż później szukać przyczyny przegrzewania albo spadku momentu.
W praktyce najczęściej wygrywa falownik albo prosty przełącznik faz
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: najpierw ustal, czy potrzebujesz odwrócić kierunek, czy zmienić prędkość. Do samego kierunku wystarczy zamiana dwóch faz albo gotowy stycznik nawrotny. Do prawdziwej regulacji obrotów najpewniej wybierzesz falownik. Gdy chodzi o stałe, konstrukcyjnie inne biegi, sens ma silnik dwubiegowy lub zmiana przełożenia.
Autotransformator zostawiłbym do rozruchu, nie do sterowania pracą ciągłą. To proste rozróżnienie oszczędza pieniądze, a często także sam silnik. Właśnie dlatego w praktyce nie ma jednej odpowiedzi dla wszystkich napędów, tylko jest metoda dobrana do obciążenia, czasu pracy i tego, co naprawdę chcesz uzyskać.
Najlepszy efekt daje nie najtańszy element z katalogu, ale rozwiązanie dopasowane do konkretnego silnika, jego chłodzenia i sposobu pracy całego układu.
